D-Becher

download pdf

Berechnungen

faq

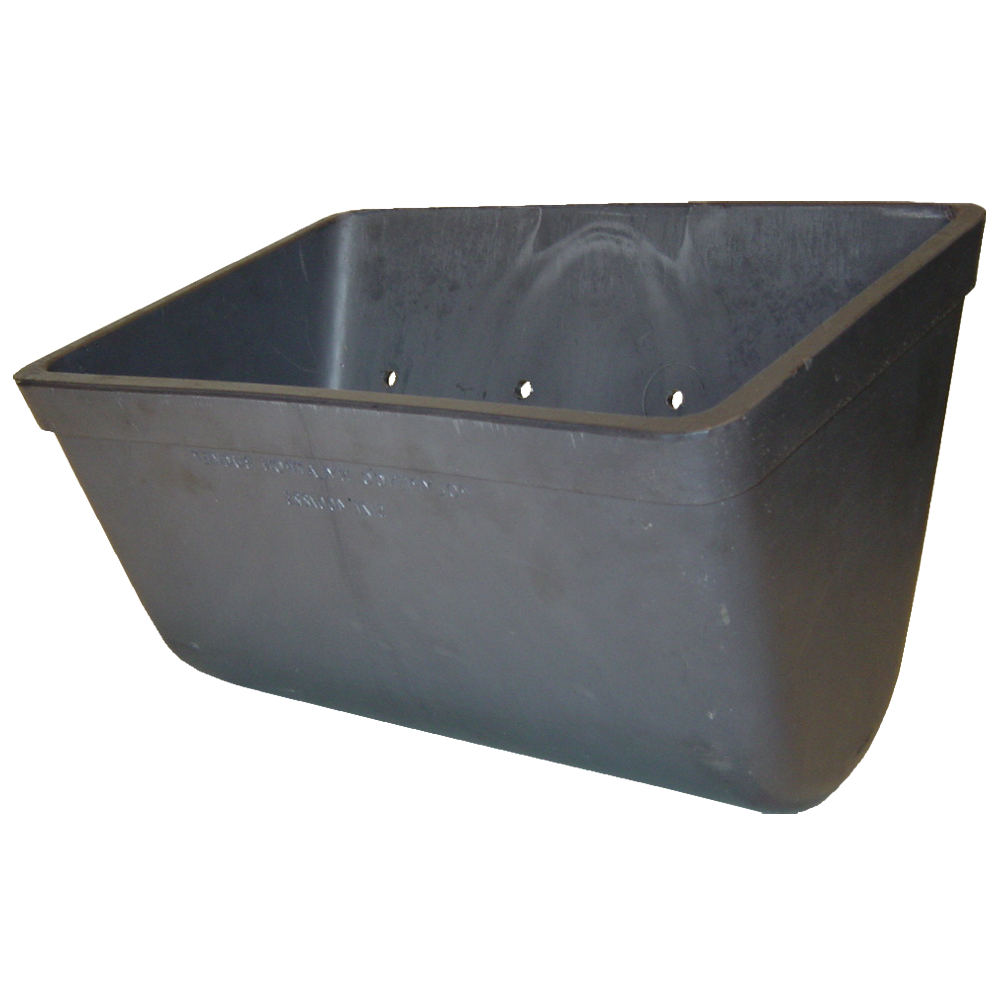

Dieser Langlebige D-Becher ist standardmäßig an der Schöpfkante verstärkt. Ferner zeichnet sich diese Ausführung durch ihr großes Fassungsvermögen aus. Die Elevatorbecher sind äußerst robust und eignen sich somit hervorragend für die Rohstoffaufnahme sowie weitere industrielle Anwendungen. In einer HDPE- und einer Nylonausführung erhältlich.


Kunststof Elevatorbecher typ D (Abmessungen in mm)
Typ		Abmessungen/Gewicht						Inhalt		Max
		b	a	h1	h2	t	Kg	Z2	Z3	Becher/m
D	4 x 3	107	81	75	51	5	0.078	0.32	0.25	10
D	5 x 4	133	113	106	65	6.5	0.165	0.85	0.59	7
D	6 x 4	159	108	103	67	6.5	0.185	0.87	0.65	7.2
D	7 x 4	184	108	103	67	6.5	0.205	1.04	0.75	7.2
D	6 x 5	168	140	130	80	6.5	0.32	1.48	1.1	5.7
D	7 x 5	192	140	130	80	6.5	0.355	1.73	1.2	5.7
D	8 x 5	211	140	130	80	6.5	0.385	1.92	1.41	5.7
D	8 x 6	211	168	154	95	7.5	0.53	2.83	2.08	4.9
D	9 x 5	237	140	130	80	7	0.475	2.41	1.75	5.7
D	9 x 6	237	168	154	95	7.25	0.56	3.23	2.34	4.9
D	10 x 6	266	168	154	95	7.25	0.588	3.62	2.58	4.9
D	11 x 5	289	140	130	80	7	0.54	2.75	2.01	5.7
D	11 x 6	287	168	154	95	7.25	0.645	4.01	2.83	4.9
D	12 x 6	313	168	154	95	7.5	0.76	4.44	3.16	4.9
D	13 x 6	338	168	154	95	7.25	0.735	4.74	3.44	4.9
D	11 x 7	287	197	180	114	8	0.935	5.39	3.95	4.2
D	12 x 7	326	197	180	127	8	1.01	5.81	4.35	4.2
D	13 x 7	343	197	180	127	8	1.13	6.52	5.07	4.2
D	14 x 7	373	197	180	114	8	1.11	6.9	5.22	4.2
D	15 x 7	392	197	180	127	9	1.305	7.61	6.07	4.2
D	16 x 7	427	197	180	127	9	1.23	7.94	6.32	4.2
D	12 x 8	331	222	206	143	10	1.445	7.45	5.77	3.6
D	14 x 8	378	222	206	143	10	1.55	8.76	6.87	3.6
D	15 x 8	392	222	206	143	10	1.555	9.47	7.94	3.6
D	16 x 8	434	222	206	143	10	1.74	10.38	8.1	3.6
D	18 x 8	473	222	206	143	10	1.895	11.5	9.07	3.6
D	20 x 8	520	225	210	150	10.5	2.23	13.11	10.6	3.6

Z2 = Brutto-Literinhalt, Z3 = Netto-Literinhalt.
Diese Elevatorbecher besitzen keine Löcher, diese können jedoch nach Maßgabe der kundenseitigen Spezifikationen gebohrt werden.
Die Becher werden immer mit flacher Rückwand geliefert.
