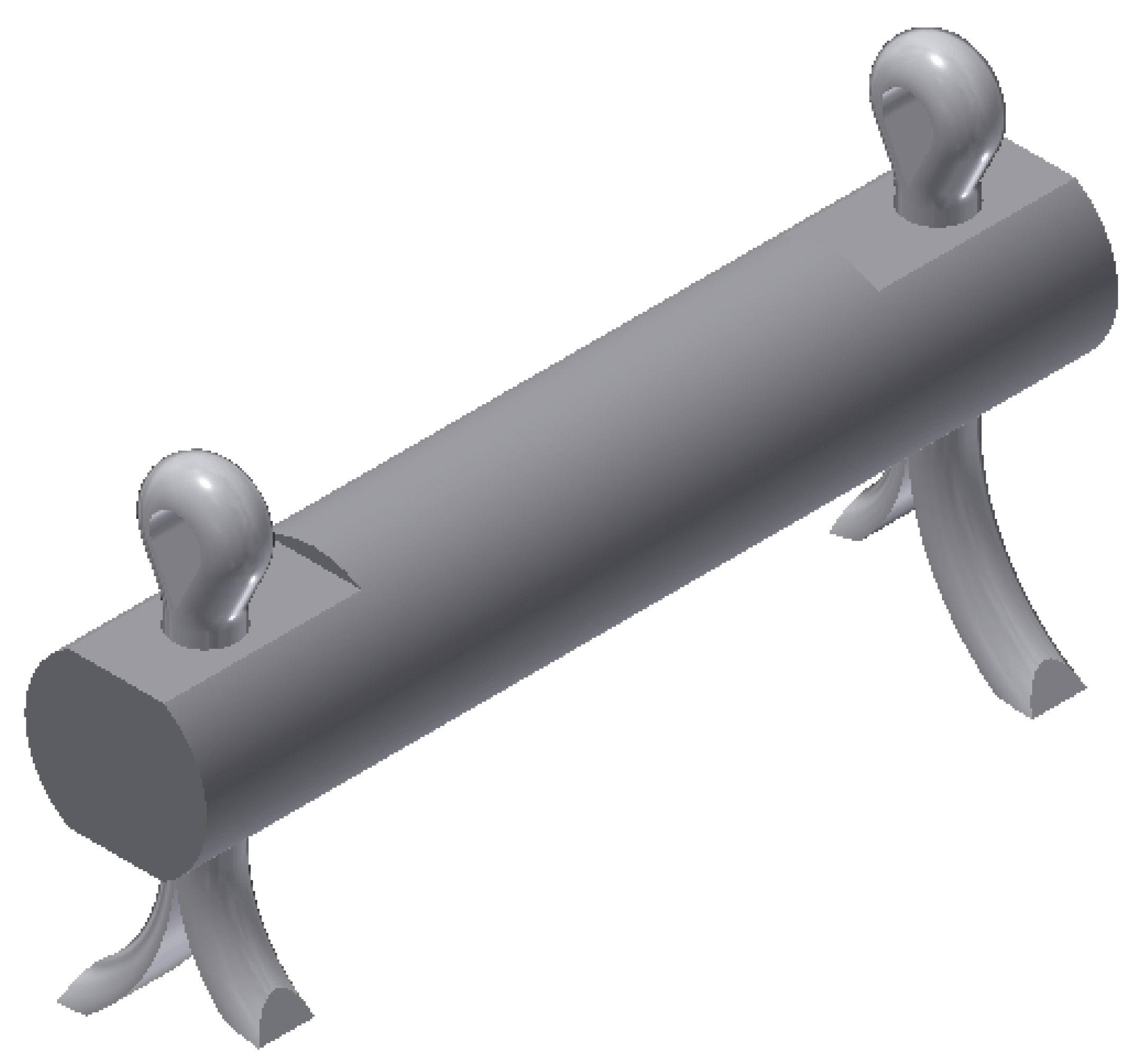

De DIN 8165 (FV) / 8167 (M) gootschraperketting is een samengestelde ketting opgebouwd uit binnen- en buitenschakels. De onderlinge bus-pen verbindingen zijn verkrijgbaar in een sluitring, splitpen of geklonken uitvoering. De stalen meenemers kunnen worden omgebogen of opgelast. Onze meest voorkomende kettingen zijn de FV90, FV112, FV140 en FV180.
Daarnaast kunnen op deze ketting natuurlijk ook kunststof meenemers gemonteerd worden. In de onderstaande tabellen ziet u de gootschraperkettingen volgens DIN 8165 (FV) en DIN 8167 (M).
Synoniemen: Dit product wordt doorgaans ook gootschraperketting, DIN-ketting, FV-ketting, M-ketting, T-vormige ketting, L-vormige ketting, redler ketting, ketting voor Z-conveyor of dubbele platen ketting of schraperketting genoemd.

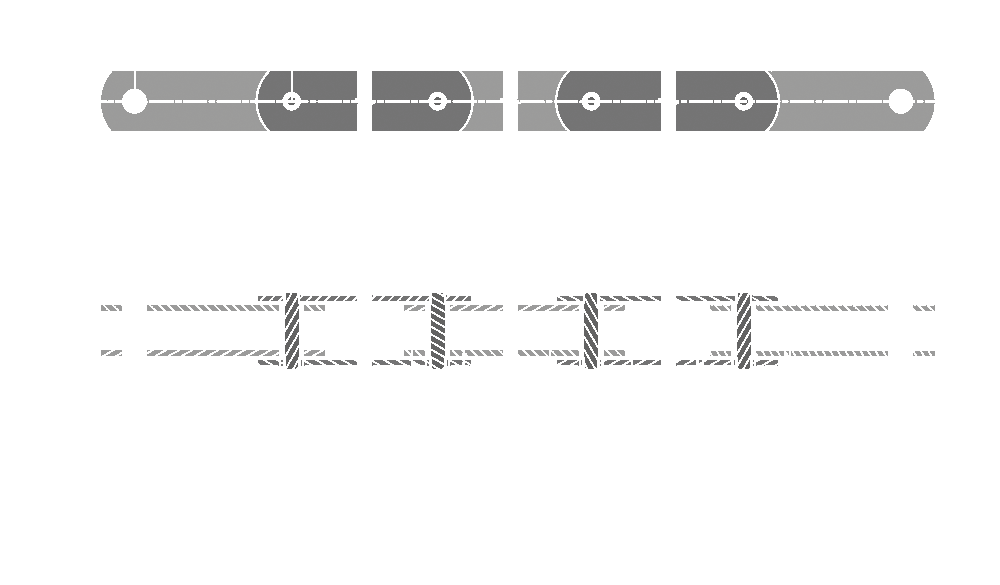

| DIN 8165 - FV - Gootschraperketting (afmetingen in mm) | ||||||||||
| Breuksterkte in kN | FV63 | FV90 | FV112 | FV140 | FV180 | FV250 | FV315 | FV400 | FV500 | FV630 |
| Binnenwijdte (b1) | 22 | 25 | 30 | 35 | 45 | 55 | 65 | 70 | 80 | 90 |
| Bus diameter (d2) | 18 | 20 | 22 | 26 | 30 | 36 | 42 | 44 | 50 | 56 |
| Pen diameter (d1) | 12 | 14 | 16 | 18 | 20 | 26 | 30 | 32 | 36 | 42 |
| Plaathoogte (h) | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 70 | 80 | 100 |
| Plaatdikte (s) | 4 | 5 | 6 | 6 | 8 | 8 | 10 | 12 | 12 | 12 |
| Geleide rol (d3) | 26 | 30 | 32 | 36 | 42 | 50 | 60 | 60 | 70 | 80 |
| Looprol (d4) | 40 | 48 | 55 | 60 | 70 | 80 | 90 | 100 | 110 | 120 |
| A-Symmetr. (d5/6) | 50/60 | 63/73 | 72/87 | 80/95 | 100/120 | 125/145 | 140/170 | 150/185 | 160/195 | 170/210 |
| Platen volgens DIN | 30x4 | 40x5 | 40x6 | 50x7 | 50x7 | 65x7 | 70x9 | 70x11 | 80x12 | 100x12 |
| DIN 8167 - M - Gootschraperketting (afmetingen in mm) | |||||||||
| Breuksterkte in kN | 56 | 80 | 112 | 160 | 224 | 315 | 450 | 630 | 900 |
| Binnenwijdte (b1) | 24 | 28 | 32 | 37 | 43 | 48 | 56 | 66 | 78 |
| Bus diameter (d2) | 15 | 18 | 21 | 25 | 30 | 36 | 42 | 50 | 60 |
| Pen diameter (d1) | 10 | 12 | 15 | 18 | 21 | 25 | 30 | 36 | 44 |
| Plaathoogte (h) | 30 | 35 | 40 | 50 | 60 | 70 | 80 | 100 | 120 |
| Plaatdikte (s) | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 |
| Geleide rol (d3) | 21 | 25 | 30 | 36 | 42 | 50 | 60 | 70 | 85 |
| Looprol (d4) | 42 | 50 | 60 | 70 | 85 | 100 | 120 | 140 | 170 |
| A-Symmetr. (d5/6) | 42/50 | 50/60 | 60/70 | 70/85 | 85/100 | 100/120 | 120/140 | 140/170 | 170/210 |
| Platen volgens DIN | 40x4 | 40x4 | 50x6 | 50x6 | 60x8 | 70x9 | 70x9 | 100x12 | 120x15 |
- * Met splitpen
** Geklonken uitvoering
Pennen

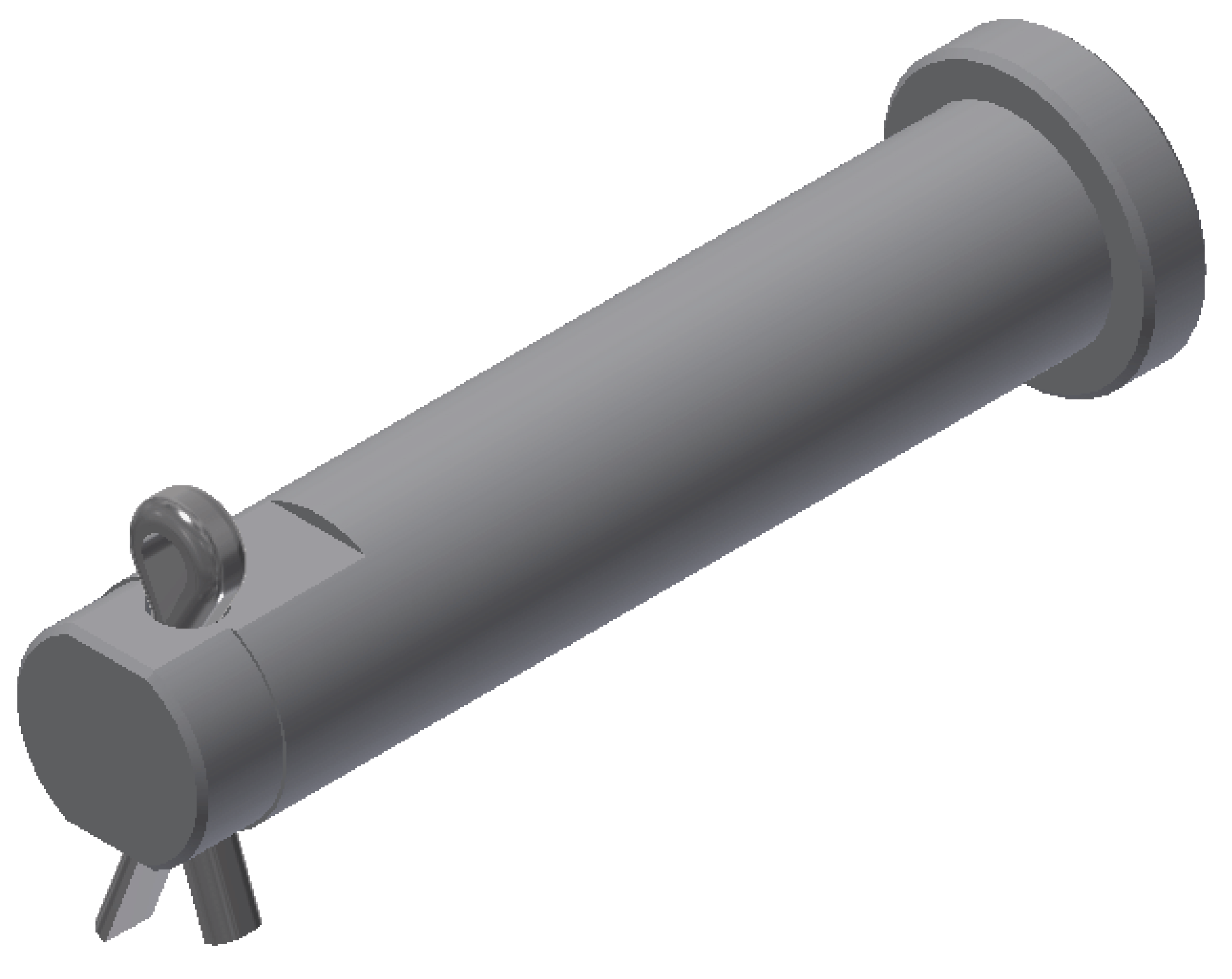

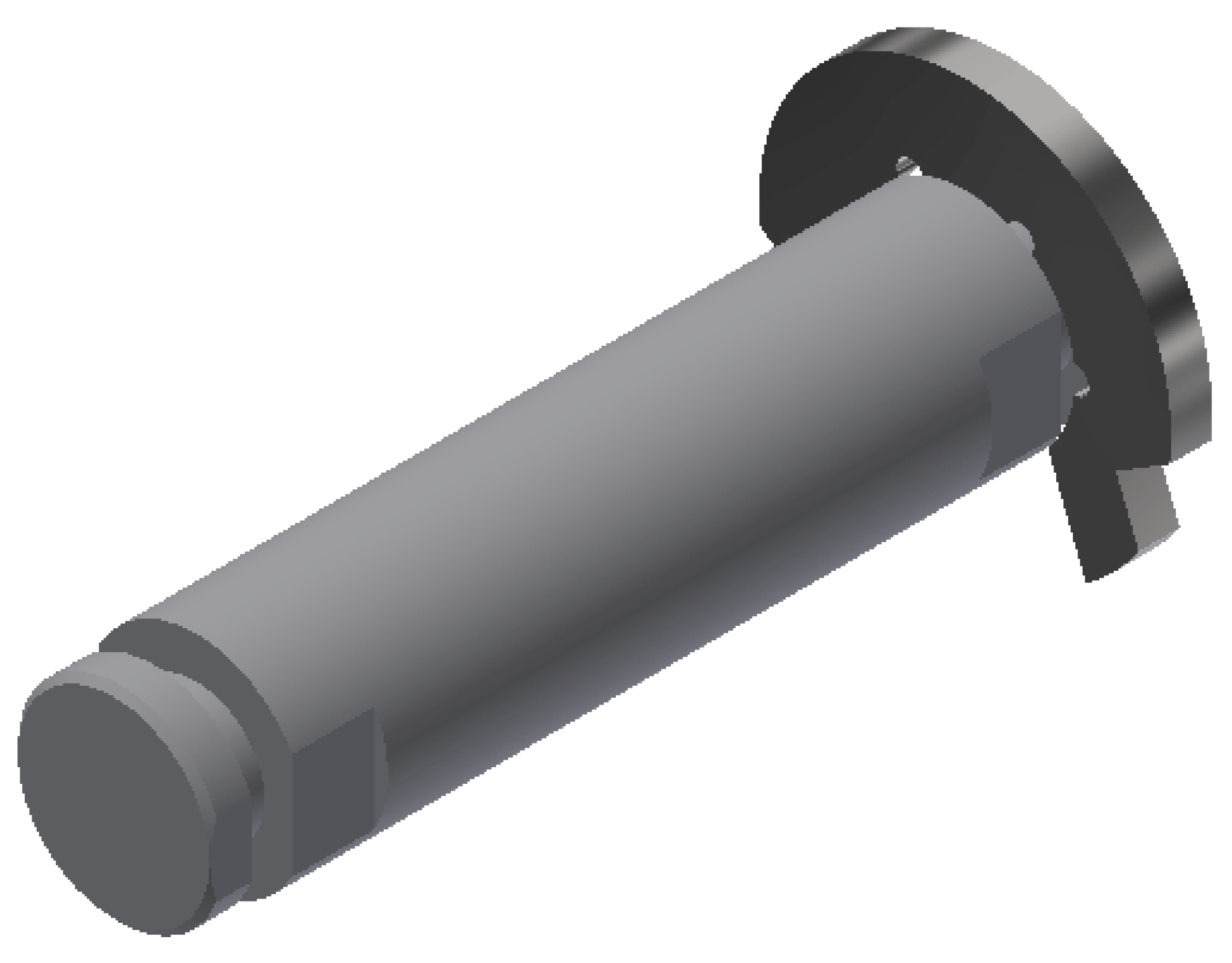

Pennen zijn in verschillende uitvoeringen en materiaal verkrijgbaar: 16MnCr5, 42CrMo4i, 1.4034i, 1.4122i, 1.4462, 1.4713. Andere Materialen zijn op verzoek verkrijgbaar.
Voorbeelden van gootschraperkettingen

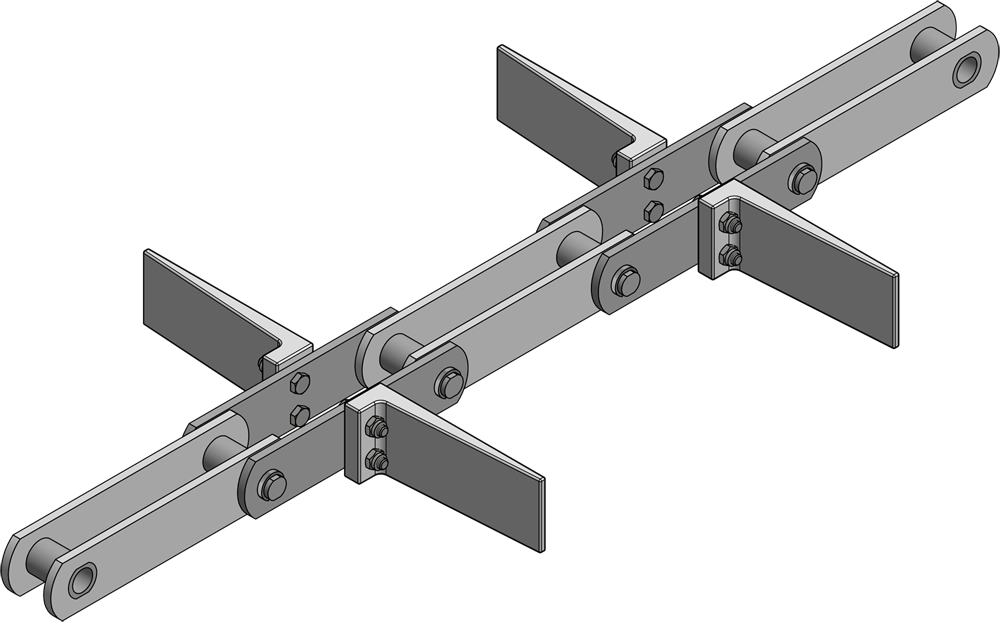

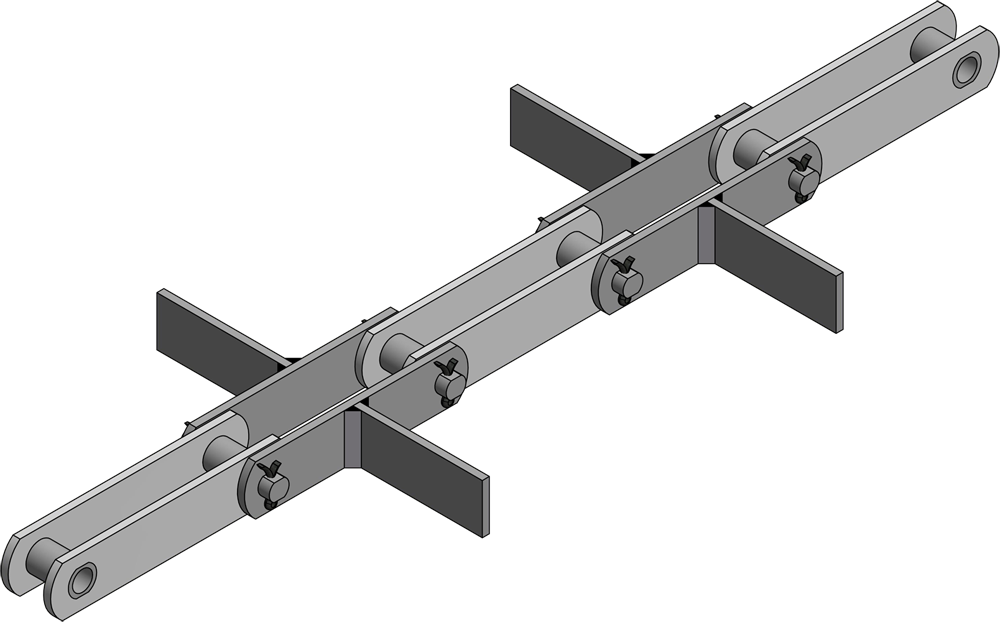

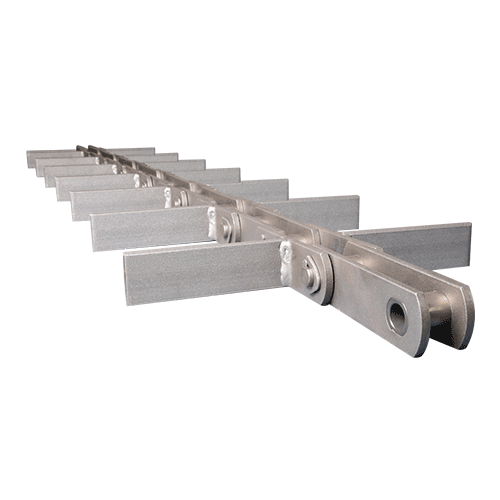

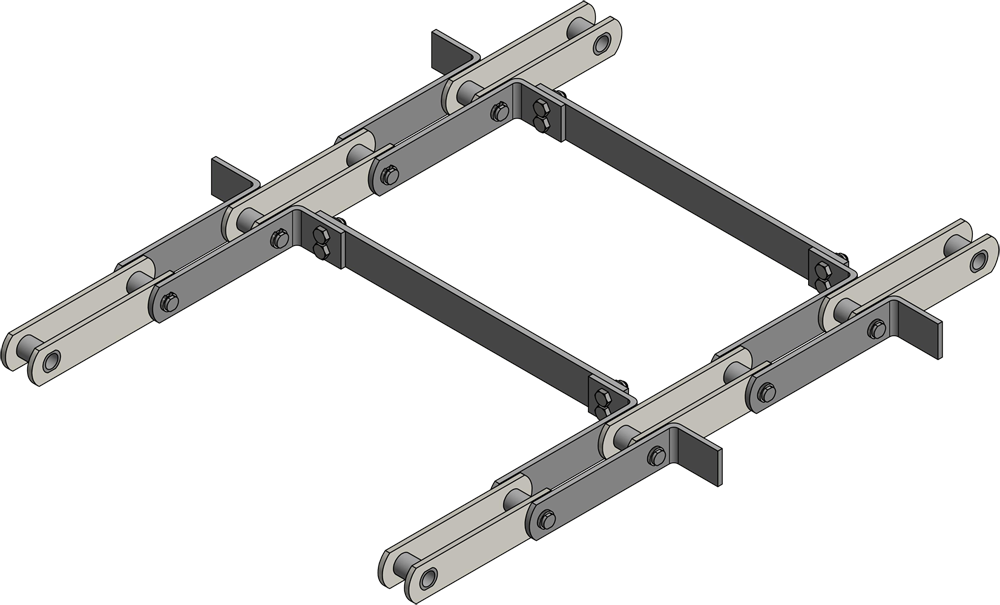

Hieronder vindt u een paar voorbeelden van gootschraperketting met stalen/kunststof meenemers. De stalen meenemers kunnen aangelast of gebogen zijn. De kunststof meenemers worden op de buitenplaten geschroefd, dit is makkelijk te (de)monteren.
