Gaffelketting

De gaffelketting is gemaakt van gesmeed kwaliteitsstaal. De schakels worden gemonteerd met pennen die in een grote variatie verkrijgbaar zijn.

Pennen zijn in de volgende materialen verkrijgbaar: 16MnCr5, 42CrMo4i, 1.4034i, 1.4122i, 1.4462, 1.4713.

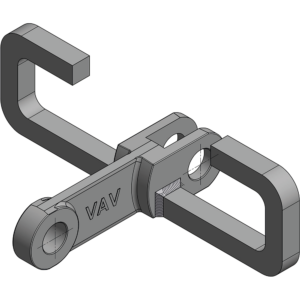

De kettingen kunnen worden uitgerust met kunststof, of stalen schrapers (of een combinatie).

Doorslaggevend voor onze adviserende technici zijn: capaciteit, soort stortgoed, de situatie ter plaatse en de verhouding tussen prijs en kwaliteit.

Dit product wordt doorgaans ook vorkketting, redlerketting, sleperketting, gesmede ketting of schraperketting genoemd.

Specificaties Gaffelketting

In de onderstaande tabel ziet u verschillende uitvoeringen van de gaffelketting met bijbehorende breuksterkte en hardheid, uit voorraad leverbaar.


Gaffelketting (afmetingen in mm)
							Breuksterktes (Kn) uit voorraad leverbaar
Steek	A	B	C1	C2	D	E	58 HRC inzet gehard	Q+T 40 HRC
102	32	10	14	15	36	18	150 kN
102	27	11	12	13	36	16		170 kN
102	28	8	12	13	36	14	130 kN	180 kN
102	24	6	8	9	36	14	100 kN
125	36	10	15	16	36	16		140 kN
142	42	13	19	20	50	25	250 kN	350 kN
142	54	16	25	26	50	25	300 kN	380 kN
142	62	15	29	30	50	25	350 kN	600 kN
150	36	13	15	16	50	25		200 kN
150	36	13	15	16	50	25		300 kN
150	36	13	15	16	50	25		400 kN
160	42	13	20	21	46	20		300 kN
160	50	14	25	26	50	25	300 kN	380 kN
175	62	15	29	30	50	25		600 kN
200	68	18	30	31	60	30	500 kN
200	70	24	30	31	60	30		700 kN
250	70	20	30	33	70	32		750 kN
260	70	20	30	33	70	32	600 kN

Afhankelijk van het materiaalsoort wordt de breuksterkte bepaald. De schakels zijn leverbaar in de materialen: 20 Mn Cr 5, 42 Cr Mo 4, RVS 304, RVS 316, Mat. 1.4713 .

Pennen gaffelketting

Pennen zijn in de volgende materialen verkrijgbaar: 16MnCr5, 42CrMo4i, 1.4034i, 1.4122i, 1.4462, 1.4713. . .

Er zijn verschillende uitvoeringen mogelijk. Of het nu gaat om horizontaal, hellend of verticaal transport, voor ieder soort transport is er een speciale uitvoering. Daarbij wordt ook rekening gehouden met de verschillende capaciteiten .
