(Super) starco elevatorbekers

Starco en Super Starco elevatorbekers uit geperst staal (of roestvrij staal) en kunststof (PE, Nylon) zijn geschikt voor het transport van diverse producten met een hoge bandsnelheid.

De relatief lage achterhoogte en naar verhouding grote uitlading zorgen ervoor dat de (Super) Starco elevatorbeker zijn product ook met een hoge bandsnelheid makkelijk uitwerpt en er meer bekers per meter geplaatst kunnen worden. Hierdoor kan er een hogere capaciteit bereikt worden.

In onderstaande tabel vindt u de afmetingen met bijbehorende inhoud (Z3 = watervulling) en het maximaal aantal bekers per meter.

Dit product wordt ook vaak aangeduid als of kan worden vergeleken met: Claus, System C, Jet, EuroJet of elevatorbeker met hoge capaciteit.

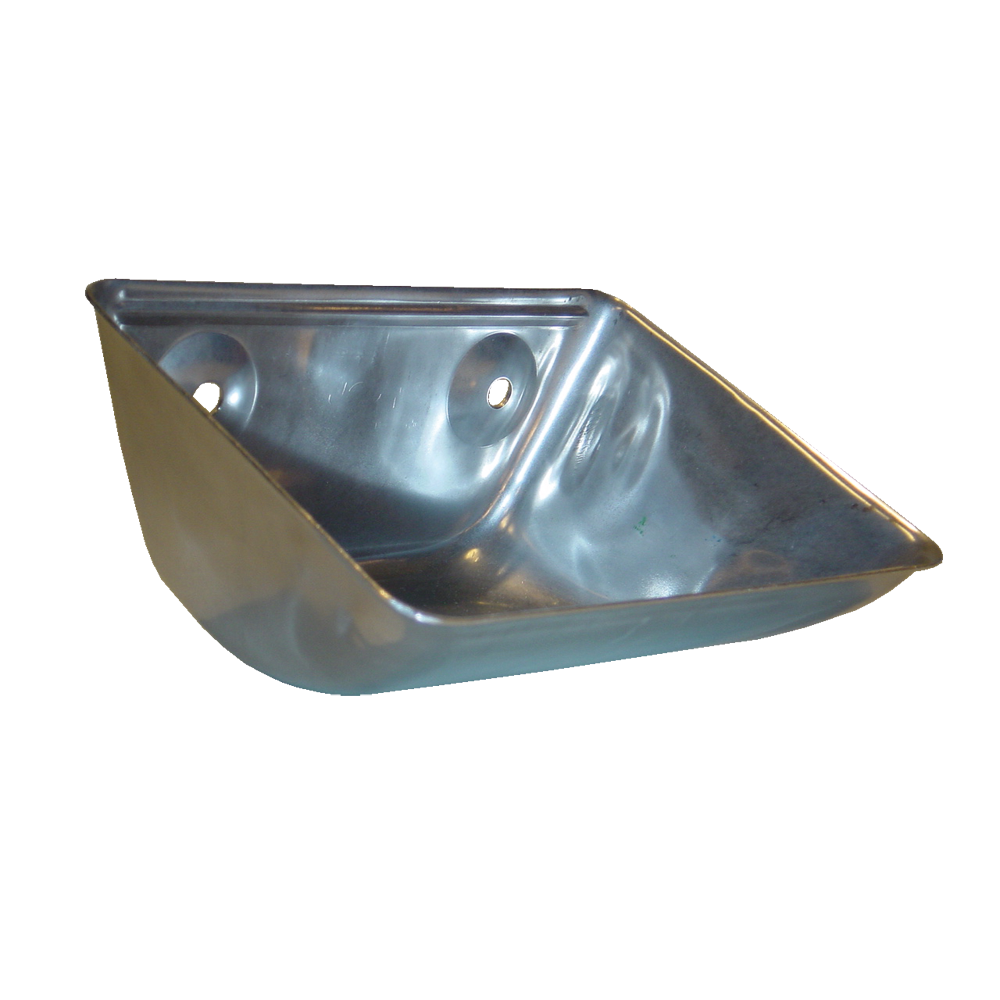

Starco staal

Starco elevatorbekers uit geperst staal (S235JRG2 of RVS) zijn geschikt voor het transport van diverse producten. Door de relatief lage achterhoogte (h1) van de bekers kan er een groot aantal bekers per meter geplaatst worden. Deze bekers kunnen ook in een gelaste uitvoering geproduceerd worden. Tevens kunnen deze elevatorbekers uitgevoerd worden met een voorrand-/ of 3-zijdige randversterking.

De lage achterhoogte en naar verhouding grote uitlading zorgen ervoor dat de Starco beker zijn product ook met een hoge bandsnelheid makkelijk uitwerpt. Hierdoor kan er een hoge capaciteit bereikt worden.


Starco elevatorbekers uit staal/RVS (Afmetingen in mm)
Type	Afmetingen/gewicht						Inhoud		Gaten			Max
	b	a	h1	h2	t	Kg	Z2	Z3	d	e	Nr	Bekers/m
S100	160	89	62	36	0.9	0.12	0.29	0.19	8.5	50	2	15
S120	126	100	72	49	0.9	0.21	2.55	0.4	8.5	67	2	13
S130	136	114	78	51	1.5	0.35	0.61	0.41	8.5	70	2	12
S140	145	115	86	49	1.5	0.37	0.85	0.65	9	86	2	11
S160	165	125	90	59	1.5	0.5	1.15	0.85	8.5	101	2	10.5
S180	185	140	92	56	1.5	0.53	1.29	0.9	8.5	100	2	10.5
S200	205	140	100	67	1.5	0.71	1.75	1.25	11	131	2	9.5
S230	238	165	108	68	2	1.01	2.25	1.65	11	120	2	9
S250	255	151	107	70	2	1.14	2.6	1.95	11	77	3	9
S280	289	165	108	68	2	1.32	2.91	2.08	11	80	3	9
S300 x 180	308	190	117	68	2	1.43	3.66	2.46	11	100	3	8.13
S300 x 215	310	217	140	86	2	2.05	5.5	4	11	100	3	7.14
S330	340	214	130	81	2	2.09	5.51	3.92	11	120	3	7.14
S350	360	188	134	87	2	2.25	5.75	4.05	11	90	4	7.14
S370	381	214	130	82	2	2.38	6.18	5.1	11	90	4	7.14
S400	410	198	142	93	2	2.58	7	5	13	100	4	7
S450	464	214	130	82	2.5	3.4	8	5.59	11	90	5	7.14
S500	512	223	160	104	2.5	3.78	11	8	13	100	5	6

Z2 = bruto literinhoud, Z3 = netto literinhoud
Starco elevatorbekers zijn ook leverbaar in een dikte van (t) 2,5 en 3,0 mm.

Kunststof starco bekers

VAV levert kunststof Starco elevatorbekers in PEHD en Nylon uit voorraad. Daarnaast zijn ook PU en Zytel leverbaar. Kunststof elevatorbekers zijn met name geschikt voor het transport van kleverige of vette producten.

Een ander voordeel is dat plastic elevatorbekers bij scheefloop niet vonken, zelfs als de riem niet goed is uitgelijnd. PEHD is temperatuurbestendig tot 70 graden celcius. Nylon elevatorbakken zijn temperatuurbestendig tot 90 graden celcius.


Kunststof Starco elevatorbekers (Afmetingen in mm)
Type	Afmetingen/gewicht						Inhoud		Gaten			Max
	b	a	h1	h2	t	Kg	Z2	Z3	d	e	Nr	Bekers/m
S100 x 90 HDP	109	90	62	39	4	0.06	0.35	0.23	8.5	50	2	14.28
S130 x 120 HDP	140	121	81	54	4.7	0.13	0.7	0.5	8.5	70	2	11.11
S150 x 110 HDP	159	113	78	51	5.2	0.17	0.72	0.49	9	89	2	12
S180 x 140 HDP	190	146	94	56	6	0.22	1.25	0.9	9	100	2	10.5
S225 x 140 HDP	235	140	94	60	6	0.34	1.67	1.16	9	120	2	10.5
S230 x 170 HDP	240	173	110	70	6	0.43	2.32	1.75	11	120	2	9
S280 x 170 HDP	290	173	113	72	6	0.5	3	2.28	11	80	3	9
S300 x 180 HDP	314	181	124	81	6	0.58	3.8	2.7	9	100	3	8.13
S330 x 215 HDP	342	220	141	92	8.5	0.93	5.9	4.51	11	120	3	7.14
S350 x 180 HDP	367	181	124	85	7	0.79	4.5	3.3	9	90	4	8.13
S370 x 215 HDP	380	218	141	90	9	1.07	6.3	4.6	11	90	4	7.14

Z2 = bruto literinhoud, Z3 = netto literinhoud.

Super starco staal

De Super Starco bekers zijn dieper dan de “gewone” Starco bekers, maar zijn net zo geschikt voor elevatoren met een hogere bandsnelheden. Deze elevatorbeker is met name geschikt voor lichte en/of natte materialen. Zowel de stalen als de kunststof (PEHD en nylon) Super Starco elevatorbekers zijn uit voorraad leverbaar. Daarnaast zijn materialen PU en zytel ook leverbaar.


Super Starco elevatorbekers uit staal/RVS (Afmetingen in mm)
Type	Afmetingen/gewicht						Inhoud		Gaten			Max
	b	a	h1	h2	t	Kg	Z2	Z3	d	e	Nr	Bekers/m
SPS80 x 80	85	80	58	39	1	0.11	0.21	0.18	8	43	2	15
SPS100 x 90	106	89	66	45	1	0.12	0.33	0.25	8.5	50	2	14
SPS100 x 100	105	97	78	46	1	0.18	0.42	0.29	8.5	50	2	12
SPS120 x 100	125	105	77	53	1	0.22	0.58	0.44	8	67	2	12
SPS130 x 120	138	120	90	62	1.2	0.3	0.83	0.65	8.5	70	2	10.5
SPS140 x 110	146	112	91	40	1.5	0.43	0.76	0.41	8.5	70	2	10.5
SPS140 x 120	146	120	90	62	1.5	0.4	0.87	0.65	8.5	70	2	10.5
SPS160 x 125	166	125	112	78	1.5	0.55	1.44	1.2	8.5	100	2	8.6
SPS180 x 140	187	147	112	78	1.5	0.61	1.75	1.35	8.5	100	2	8.6
SPS200 x 150	205	150	112	77	1.5	0.77	2	1.53	9	100	2	8.6
SPS200 x 180	204	182	140	98	2	1.28	2.84	2.17	11	110	2	7
SPS230 x 160B	233	160	122	85	1.5	0.86	2.72	2.05	10.5	120	2	8
SPS230 x 170	235	170	132	93	2	1.4	3.09	2.4	11	120	2	7
SPS240 x 160C	247	165	130	92	2	1.35	3.03	2.37	10.5	120	2	7.4
SPS250 x 215	257	215	162	113	2	1.86	5.3	4.1	11	85	3	5.88
SPS260 x 165	262	165	130	92	2	1.38	3.28	2.55	10.5	77	3	7.4
SPS260 x 180	270	188	140	96	2	2	4.1	3.2	11	80	3	7
SPS280 x 165	289	167	132	93	2	1.55	3.78	2.95	10.5	80	3	7.4
SPS280 x 180	290	185	140	97	2	1.7	4.4	3.3	11	80	3	7
SPS280 x 215	294	215	163	114	2	2.18	6.04	4.7	11	80	3	5.88
SPS300 x 165B	308	165	135	94	2	1.65	3.88	2.9	11	100	3	7.2
SPS300 x 180B	308	182	140	95	2	1.8	4.5	3.5	11	100	3	7
SPS300 x 215	310	220	163	112	2	2.32	6.7	5.2	11	100	3	5.88
SPS330 x 165	340	165	135	97	2	1.9	4.4	3.5	11	120	3	7.2
SPS330 x 180	340	182	140	98	2	2	5.2	4	11	120	3	7
SPS330 x 215	340	215	163	112	2.5	2.97	7.2	5.65	11	120	3	5.88
SPS350 x 165B	360	165	135	94	2	2.12	4.5	3.65	11	120	3	7.2
SPS350 x 180	362	182	140	98	2	2.1	5.4	4.2	11	120	3	7
SPS350 x 215	362	215	163	112	2.5	3.23	7.6	5.86	11	120	3	5.88
SPS370 x 180	385	195	140	95	2.5	2.8	6.4	4.9	11	90	4	7
SPS370 x 215	381	215	163	112	2.5	3.32	8.1	6.3	11	90	4	5.88
SPS440 x 215	450	225	165	113	2.5	3.92	9.83	7.44	11	110	4	5.88
SPS450 x 215	464	215	163	113	2.5	4	9.95	7.9	11	90	5	5.88
SPS470 x 215	480	225	165	113	2.5	4.14	10.56	8.06	11	120	4	5.88
SPS500 x 215	515	215	163	113	2.5	4.28	11.25	8.8	11	100	5	5.88

Z2 = bruto literinhoud, Z3 = netto literinhoud.

Super starco kunststof


Super Starco Elevatorbekers uit kunststof (Afmetingen in mm)
Type	Afmetingen					Kg		Inhoud		Gaten			Max
	b	a	h1	h2	t	HDPE	Nylon	Z2	Z3	d	e	Nr	Bekers/m
SPS80 x 80	90	85	63	43	4	0.08	0.09	0.24	0.18	9	43	2	15
SPS100 x 90	110	100	67	44	5	0.11	0.13	0.38	0.29	9	50	2	14
SPS120 x 100	129	110	80	55	5	0.15	0.18	0.59	0.46	9	67	2	12
SPS130 x 120	135	120	85	57	5	0.19	0.23	0.7	0.54	9	70	2	11
SPS130 x 130	146	130	90	60	5	0.21	0.25	0.87	0.65	9	70	2	10.8
SPS140 x 120	145	120	90	62	5	0.18	0.22	0.8	0.61	8.5	70	2	10.8
SPS160 x 140	172	152	113	78	6	0.34	0.4	1.58	1.22	9	100	2	8.6
SPS180 x 140	187	150	112	77	6	0.3	0.36	1.75	1.35	9	100	2	8.6
SPS200 x 150	205	150	112	75	6	0.35	0.42	1.82	1.39	9	100	2	8.6
SPS200 x 160	210	158	115	79	7	0.39	0.46	2.09	1.61	9	100	2	8.5
SPS230 x 170	240	175	138	93	7	0.61	0.73	3.06	2.4	11	120	2	7
SPS240 x 165	250	170	132	93	7	0.54	0.64	3.1	2.4	11	120	2	7.4
SPS280 x 165	293	170	132	95	7	0.67	0.79	3.75	3	11	80	3	7.4
SPS280 x 170	282	175	138	97	7	0.67	0.8	3.76	2.96	11	80	3	7
SPS280 x 180	290	185	140	97	7	0.84	1	4.2	3.3	11	80	3	7
SPS300 x 150	305	152	115	80	7	0.65	0.77	2.89	2.24	9	102	3	8.5
SPS300 x 180	316	185	140	97	8	0.85	1.01	4.6	3.6	11	100	3	7
SPS300 x 215	318	220	168	117	9	1.18	1.4	6.6	5.2	11	100	3	5.88
SPS330 x 180	347	185	140	97	8	0.9	1.07	5	4	11	120	3	7
SPS330 x 215	343	220	168	117	9	1.3	1.55	7.1	5.73	11	120	3	5.88
SPS350 x 180	367	186	140	97	9	1.12	1.33	5.25	4.1	11	120	3	7
SPS350 x 215	368	220	168	117	9	1.38	1.64	7.75	6.12	11	120	3	5.88
SPS370 x 215	390	220	168	117	9	1.45	1.72	8.15	6.42	11	90	4	5.88
SPS400 x 215	420	220	168	117	9	1.54	1.83	8.8	7	11	100	4	5.88
SPS450 x 215	470	220	165	115	9	1.56	2.06	9.7	7.7	11	90	5	5.88
SPS500 x 215	525	220	168	117	9	1.84	2.19	11.25	9	11	100	5	5.88

Z2 = bruto literinhoud, Z3 = netto literinhoud.
