FAQ

Voor het meten van een gaffelketting zijn de volgende gegevens van belang:
* Steek
* Breedte (A, B, C1)
* Hoogte (D)

Een uitgebreide instructie vindt u in deze bijlage.

Voor het meten van een gootschraperketting zijn de volgende gegevens van belang:
* Steek
* Binnenwijdte van de binnenschakels (B1)
* Platen (G x S)
* Bus/pen (D2/D1)

Kunststof meenemers worden veelal in de agri sector gebruikt. Doordat de ketting op de kunststof meenemers rust, is er geen staal op staal contact, waardoor de ketting minder snel slijt. Tevens hebben de kunststof meenemers uitstekende glij-eigenschappen. Dit is energiebesparend, geluid reducerend en kostenbesparend. De meenemers zijn makkelijk te (de) monteren. Door de buigzaamheid van de meenemers kunnen obstakels in de transporteur opgevangen worden.

• Voor het meten van kettingwielen maken wij onderscheid in 2 type wielen. Lijfwiel met verwisselbare tandsegmenten (gaffelketting) en de getande (of zonder tanden) deelbare kettingwielen (gootschraperketting).
  Gaffelkettingwiel:
  * Aantal tanden
  * Naafdiameter x lengte
  * Asgat
• Gootschraper kettingwiel:
  * Aantal tanden
  * Naafdiameter x lengte
  * Schijfbreedte (tanden)
  * Steekcirceldiameter of buitendiamter
  * Asgat
• Instructie gootschraper kettingwiel

Naast dat de modellen van elkaar verschillen, zijn er duidelijke verschillen tussen de type kettingen. Over het algemeen zijn gootschraperkettingen geschikt voor de lichte industrieën en de gaffelketting voor de zwaardere industrieën. De gaffelketting heeft ten opzichte van de gootschraperketting een hogere breuksterkte. Daarnaast zijn de gaffelkettingen meer gehard, waardoor deze kettingen meer slijtvast zijn dan de gootschraperketting.

Bij het meten van een elevatorbeker is het van belang dat deze rechtop staat en niet in een hoek. Dit is belangrijk voor het meten van de uitlading en de voor/achter hoogte.
Zie deze link voor onze meetinstructie: Meetinstructies elevatorbekers

De lengte van een band wordt bepaald door de afstand tussen de riemschijven. 2 x deze afstand plus de diameter van de riemschijf is de benodigde lengte. Daar moet nog de eventuele overlap bij opgeteld worden. Altijd verstandig om ca 1 meter extra te nemen, voor de zekerheid. Zie deze link voor onze meetinstructie: Meetinstructies elevatorbanden

De minimale aanbevolen poulydiameter hangt af van de breuksterkte van de elevatorband. Hierbij een overzicht van de minimale poulydiameter t.o.v. de breukbelasting van de banden:
400 kg/cm2 –   Ø315 mm
500 kg/cm2 –   Ø400 mm
630 kg/cm2 –   Ø500 mm
800 kg/cm2 –   Ø630 mm
1000 kg/cm2 – Ø800 mm
1250 kg/cm2 – Ø1000 mm.

Kunststof elevatorbekers worden soms verkozen boven metalen uitvoeringen vanwege een aantal belangrijke voordelen:
* Geen staal op staal contact bij scheefloop, wat bijdraagt aan de Atex-omgeving.
* Bij kleverige producten koekt het product minder aan in de elevatorbeker
* Licht van gewicht
* Vooral de Nylon beker is meer slijtvast en flexibel  dan de PE beker.
* Corrosiebestendig

De vullingsgraad van de beker is van groot belang bij het halen van een bepaalde capaciteit. De vulling van de beker hangt af van een aantal factoren:
* Bandsnelheid
* Belading van de beker, neergaande of opgaande kant
* De juiste hoogte, breedte en hellingshoek van de aanvoer. Voor starco elevatoren kunt u het ontwerp van een elevator vinden deze link.

Een voorbeeld hoe een kleine aanpassing aan de inlaad van de elevator met als resultaat een betere vulling van de elevatorbeker:

• Bij het meten van schroefbladen zijn de volgende afmetingen in mm van belang:
  * Buitendiameter
  * Binnendiameter
  * Spoed
  * Dikte
  * Linker of rechter spoed
  * Materiaal
  Zie deze link voor onze meetinstructies. Meetinstructie schroefbladen

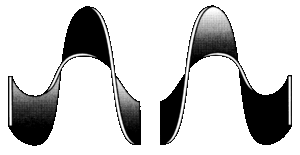

Rechter spoed / Linker spoed
